Gadiem ilgi drošības nozarē valda neatlaidīgs mīts: „Termokameras ir dārgas.” No pirmā acu uzmetiena tas var šķist patiesība. Novietojiet uz galda divas kastes — vienu ar termokameru, otru ar parastu optisko kameru — un vienības cenas atšķirība būs dramatiska. Taču pieredzējuši sistēmu projektētāji un integratori zina, ka salīdzināšana „kaste pret kasti” ir fundamentāla kļūda. Jebkuras drošības sistēmas patiesās izmaksas kļūst skaidras tikai tad, ja tās vērtē caur kopējo īpašuma izmaksu (TCO) prizmu. Aplūkosim tuvāk jauno Hanwha Vision TNO-C3040T / 50T / 60T / 80T termokameru sēriju — nevis no kataloga perspektīvas, bet gan no reālu projektu budžeta un darbības efektivitātes viedokļa.
TCO paradokss: mazāk ir vairāk (un lētāk)
Iedomājieties tipisku scenāriju: jums jānodrošina 400 metrus gara perimetra aizsardzība, piemēram, saules paneļu parka vai industriāla objekta nožogojums. Ja mēģināsiet to izdarīt „ekonomiski”, izmantojot tradicionālās optiskās kameras, fizika ātri kļūs par jūsu lielāko ierobežojumu. Lai saglabātu pilnīgu perimetra integritāti un novērstu aklās zonas — pat ar video analītikas palīdzību —, jums būs jāizvieto 10 vai pat 12 kameru pozīcijas. Šajā brīdī „lētā” instalācija sāk radīt virkni slēpto izmaksu:
- Pasīvā infrastruktūra: dažu pieslēguma punktu vietā jūs saskaraties ar apjomīgiem būvdarbiem — simtiem metru tranšeju kabeļu kanāliem un tehnisko cauruļu maršrutiem.
- Tīkla aparatūra: lielākam kameru skaitam nepieciešami industriālie komutatori ar lielāku portu blīvumu un palielinātu PoE jaudas budžetu.
- Uzstādīšanas izmaksas: katrai no 12 kamerām nepieciešams masts, pamats, stiprinājumi, VMS licences un, kas ir vissvarīgāk, montāžas speciālistu darba stundas, strādājot augstumā.
Pateicoties termālajām tehnoloģijām, liela attāluma detekcijai un MI (mākslīgā intelekta) analītikai, to pašu 400 metru posmu bieži vien var aizsargāt ar tikai divām kamerām. Divi montāžas punkti. Divi pieslēgumi. Divas licences. Aprēķinot pilnas projekta izmaksas (TCO), termālās tehnoloģijas bieži izrādās ekonomiski izdevīgākais risinājums, vienlaikus sniedzot kaut ko nenovērtējamu: stabilu darbību pilnīgā tumsā, biezā miglā vai sarežģītos laikapstākļos.
QVGA sensors un NETD <20mK: tīri dati mākslīgajam intelektam
Kameru skaita samazināšana ir iespējama tikai tad, ja varat uzticēties to darbības rādiusam un detekcijas precizitātei. Jaunās T sērijas galvenais parametrs ir NETD (Noise Equivalent Temperature Difference), kas samazināts līdz 20 milikelviniem (mK). Kāpēc tas ir svarīgi? Gadiem ilgi tirgus standarts bija 50–60 mK. Pēdējā laikā par ierastu kļuva 30 mK. Termālajā attēlošanā atšķirība starp 30 mK un 20 mK ir līdzīga kā starp austiņām, kas vienkārši mazina fonu, un tām, kas rada gandrīz pilnīgu klusumu. Sensoru atbalsta uzlabots attēla signāla procesors (ISP), kas veic viedo trokšņu samazināšanu. Ja fona temperatūra ir tuva mērķa temperatūrai (zems termālais kontrasts), zemākas kvalitātes sensori rada attēla trokšņus — pazīstamo „termālo sniegu”. Ar zemu NETD un ISP optimizāciju Hanwha Vision MI analītika saņem tīru un stabilu informāciju. Sistēma netērē procesora jaudu traucējumu analīzei, kā rezultātā dramatiski samazinās viltus trauksmju skaits.
Attālums: Fizika (DRI) pret operatīvo realitāti (MI)
Tehniskajās specifikācijās bieži tiek izcelti iespaidīgi noteikšanas attālumi, pamatojoties uz Džonsona DRI kritērijiem. 60 mm objektīvam fizika ļauj pamanīt cilvēku pat vairāk nekā 2 kilometru attālumā. Taču drošības operatoram šī informācija bieži vien ir bezjēdzīga. 2 km attālumā cilvēks izskatās kā mirgojošs pikselis — viņu nav iespējams ticami klasificēt, un operatīvi šāda informācija nav noderīga. Tāpēc Hanwha Vision nošķir:
- Pikseļu detekciju (tīra sensoru fizika) no
- MI detekcijas (reāls, ticams klasifikācijas rādiuss).
60 mm modelim ieteicamais MI bāzētais cilvēka klasifikācijas rādiuss ir 400 metri (precīzāk — 399 m). Tas ir drošs projektēšanas buferis, kas garantē stabilu sniegumu reālos objektos. Tomēr lauka testos mēs nolēmām pārbaudīt sistēmu ārpus ieteicamajiem parametriem
.

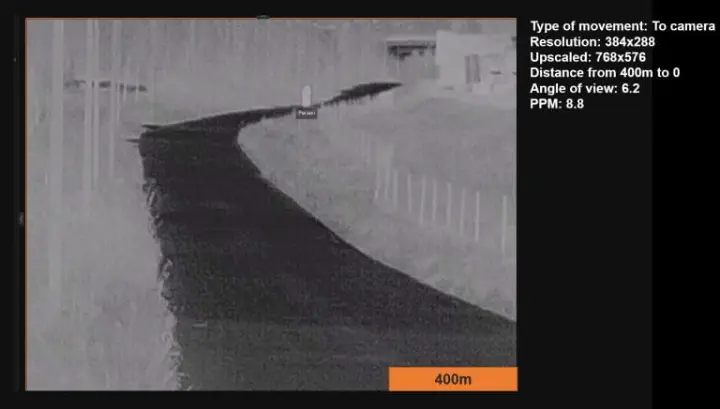

1. attēls: Apzinātā stresa testā 60 mm modelis veiksmīgi klasificēja cilvēku pat tālāk par ieteicamajiem 400 metriem. Neraugoties uz attālumu un sarežģīto perspektīvu, MI pareizi identificēja objektu kā „Cilvēku”.
Sistēmu projektētājiem secinājums ir skaidrs: izvēloties kādu no pieejamajiem fokusa attālumiem (13 mm, 19 mm, 35 mm, 60 mm), koncentrējieties uz MI detekcijas rādītājiem, nevis tikai teorētisko sensora rādiusu.
Intelekts pirmajā vietā: klasifikācija pirms noteikumiem
Mūsdienu drošība vairs nav par kustības fiksēšanu. Tā ir par apdraudējuma noteikšanu. Vecāka gadagājuma sistēmās vēja pūsts plastmasas maisiņš vai lapsa, kas šķērso apsargājamo zonu, izraisītu trauksmi. T sērija darbojas citādi, ievērojot vienkāršu principu: Vispirms klasifikācija, pēc tam noteikums. Dziļās mācīšanās algoritms vispirms uzdod jautājumu: „Vai tas ir cilvēks vai transportlīdzeklis?” Tikai pēc objekta klases apstiprināšanas sistēma izvērtē noteikumu pārkāpumu (piemēram, līnijas šķērsošanu vai iebrukumu aizsargājamā zonā).

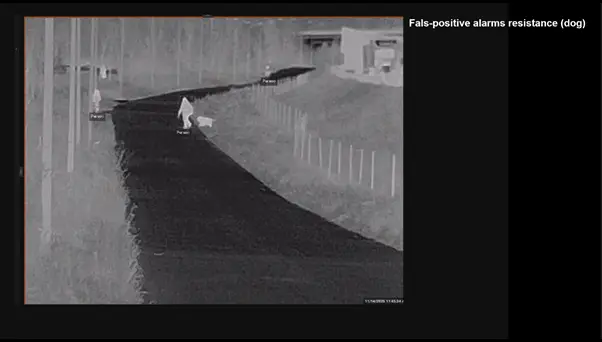

2. attēls: Testēšanas scenārijos cilvēki tika pareizi atpazīti un klasificēti, savukārt suns tajā pašā ainā tika ignorēts (neraugoties uz skaidru termālo signālu), jo tas neatbilda noteiktajām objektu klasēm.
Instalētāji var vēl vairāk pilnveidot detekciju, izmantojot Būla loģiku, piemēram, izveidojot noteikumu: „Iedarbināt trauksmi tikai tad, ja objekts šķērso žoga līniju UN 30 sekunžu laikā ieiet aizsargājamā zonā.” Tas ievērojami samazina traucējošās trauksmes un operatoru nogurumu.
Dizains un kiberdrošība: radīts kritiskajai infrastruktūrai
Jaunā sērija ir par 40% vieglāka (sver tikai 1,7 kg) un aprīkota ar vienas skrūves (Torx T20) stiprinājuma dizainu, kas saīsina uzstādīšanas laiku augstumā. Taču fiziskā drošība ir tikai puse no vienādojuma. Ierīces iekšpusē ir īpašs Secure Element (SE) — uz aparatūras bāzēta drošības mikroshēma, kas ir fiziski izolēta no galvenā procesora. Tā darbojas kā digitāls seifs, aizsargājot kriptogrāfiskās atslēgas un sensitīvus procesus. Gadījuma skaitļu ģenerators ir balstīts uz fizisko entropiju (elektronisko troksni), nevis tikai matemātiskiem algoritmiem, padarot to ievērojami izturīgāku pret uzbrukumiem. Rezultātā kameras ir sertificētas atbilstoši FIPS 140-3 un Common Criteria EAL 6+ standartiem, padarot tās piemērotas kritiskās infrastruktūras objektiem.
Secinājums: Investējiet intelektā, nevis infrastruktūrā
Hanwha Vision TNO-C30xx termālo kameru sērija pierāda, ka termālās tehnoloģijas ir kļuvušas par praktisku un komerciāli pamatotu standartu perimetra aizsardzībai. Ar īpaši augstu jutību (20 mK), uzlabotu MI analītiku, kas minimizē viltus trauksmes, un rūpīgi pārdomātu dizainu šīm kamerām var būt augstāka vienības cena, taču projekta līmenī tās bieži vien ir visekonomiskākais un uzticamākais risinājums. Tā vietā, lai ieguldītu kilometriem garos kabeļos un mastu „mežos”, prātīgāk ir investēt intelektā — tehnoloģijā, kas redz to, ko citi vienkārši nespēj.
